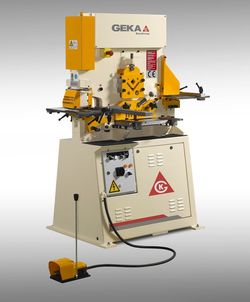

Bendicrop 50

» Skontaktuj się z handlowcem «

Nożyce uniwersalne BENDICROP 50 posiadają 5 stacji roboczych napędzanych przez jeden siłownik. Wykonywane operacje:

1. Wykrawanie otworów do max fi 31mm (opcja do fi 100mm)
2. Wykrojnik prostokątny (opcja wykrojnik trójkątny lub wykrojnik do łączenia rur)
3. Cięcie płaskowników bez odkształcenia
4. Cięcie kątowników, prętów okrągłych i kwadratowych
5. Gięcie płaskowników

Nożyce uniwersalne BENDICROP wyposażone są w automatyczny zderzak cięcia oraz stację gięcia płaskowników z 2 matrycami V=40 i V=70 mm

Kilka najważniejszych cech technicznych nożyc BENDICROP 50:
1. Stacja do gięcia jest zgodna ze standardami CE.
2. Szybko wymienny uchwyt stempla i matrycy do wykrawania otworów.
3. Cięcie kątowników bez strat materiału.
4. System cięcia płaskowników z minimalną deformacją.
5. Stacja wykrojnika prostokątnego dostosowana do mocowania wykrojnika do rur i trójkątnego.
6. Dzięki centralnie położonemu siłownikowi noże tnące mają ruch pionowy dzięki czemu jakość cięcia jest znakomita.

Nożyce uniwersalne BENDICROP 50 to najlepiej sprzedający się model wśród modeli jednocylindrowych.



CHARAKTERYSTYKA
Bendicrop 50 60 S 60 SD 85 S 85 SD
CIĘCIE PŁASKOWNIKÓW
Płaskowniki max mm 350 x 10 350 x 15 350 x 15 450 x 15 450 x 15
Płaskowniki
(z deformacją 5º)		 mm 350 x 15 350 x 15 350 x 15 450x18 450x18
Długość noża mm 356 356 356 475 475
Zacinanie kątownika pod kątem 45º max mm 70x70x7 70x70x7 70x70x7 - -
Wysokość robocza stacji mm 810 859 859 868 868
CIĘCIE KĄTOWNIKÓW I PŁASKOWNIKÓW
L pod kątem 90º T 80x80x8 120x120x10 120x120x10 130x130x13 130x130x13
Pręty okrągłe ø mm 35 45 45 45 45
Pręty kwadratowe mm 30 40 40 40 40
WYKROJNIK TRÓJKĄTNY LUB PROSTOKĄTNY
Rodzaj wykrojnika   prostokątny trójkątny trójkątny trójkątny trójkątny
Max grubość mm 10 10 12 12 12
Głębokość mm 90 - - - -
Szerokość mm 42 - - - -
WYKRAWANIE OTWORÓW
Siła wykrawania kN 500 600 600 830 830
Max średnica x grubość mm ø 31 x 12 ø 40 x 11 ø 40 x 11 ø 40 x 15 ø 40 x 15
Głębokość gardła mm 177 250 500 300 500
Wysokość robocza stacji mm 973 1106 1106 1094 1094
PRASA DO GIĘCIA PŁASKOWNIKÓW
Max szerokość x grubość mm 100 x 10 150 x 10 150 x 10 200 x 12 200 x 12
SPECYFIKACJA OGÓLNA
Moc silnika kW 3 5,5 5,5 9 9
Ilość skoków siłownika/min. mm 34  32  32  40  40
Waga netto mm 1000 1390 1750 2200 2400
Wymiary m 1,3x1,1x1,85 1,85x1,3x2,06 2,01x1,4x2,06 2,0x1,2x2,05 2,3x1,2x2,05

Podane zakresy techniczne maszyn odnoszą się do stali o RM=450 MPa.

Producent zastrzega sobie prawo do zmian w wyżej wymienionej charakterystyce bez uprzedzenia.
